Прибор для изучения газовых законов, с манометром, демонстрационный

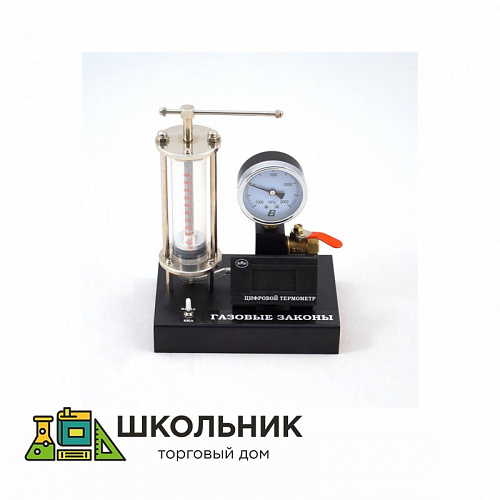

Прибор представляет собой систему из пластикового шприца емкостью 60 мл со шкалой с поршнем, перемещаемого с помощью винта с упорной резьбой и маховой рукоятки, соединенного эластичной трубкой с демонстрационным стрелочным манометром. В нижней части шприца установлен термочувствительный резистор, соединенный с цифровым индикатором температуры.Прибор позволяет произвести экспериментальную проверку Закона Бойля-Мариотта.
При проведении опытов вначале уравновешивают давление в полости под поршнем и снаружи, открыв оба крана.
Затем закрывают внешний кран и вращая рукоятку перемещают шток поршня вниз.
Делая паузы, записывают в таблицу перемещение поршня, давление и температуру.
На основании полученных данных строят зависимость давления от объема при постоянной температуре.
